Beschreibung

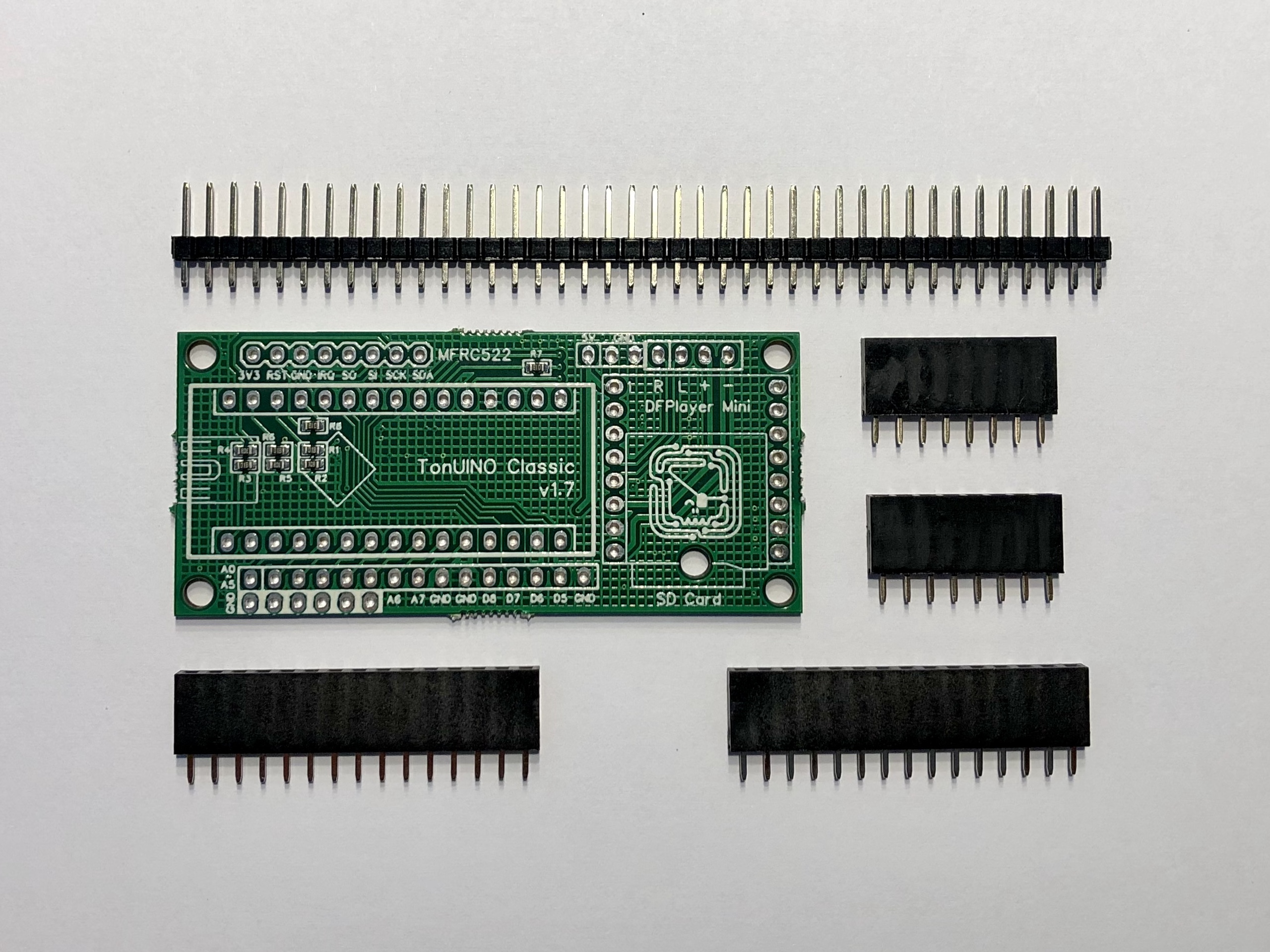

Die TonUINO Classic Platine verbindet die für eine Musikbox nötigen Komponenten (diese sind nicht im Lieferumfang enthalten!):
- Arduino Nano (oder kompatibler Microcontroller)
- DFPlayer Mini
- MFRC522 RFID Reader
- passiver Lautsprecher (mind. 3 Watt, 4 oder 8 Ohm)
- Buttons (z.B. Arcade Buttons)
Zur einfachen Montage sind Buchsen- und Steckerleisten im Lieferumfang enthalten. Achtung: Es wird ein Lötkolben benötigt! Alternativ bieten wir die Platine auch fertig gelötet an!
Mit der beiliegenden Zusatzplatine kann optional ein Kopfhöreranschluss realisiert werden. Hierzu ist allerdings zusätzlich noch eine entsprechende Kopfhörerbuchse nötig (z.B. SJ-3571N), welche nicht im Lieferumfang enthalten ist.
Die Platine wird optimal von der TonUINO Opensource Firmware unterstützt – es können aber natürlich auch eigene Projekte damit umgesetzt werden.
