Beschreibung

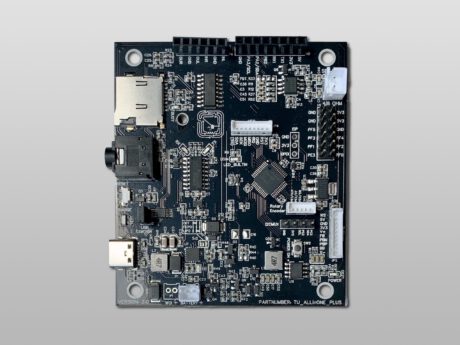

Die nächste Inkarnation unserer beliebten TonUINO All-in-One Platine ist da!
Die TonUINO All-in-One Plus Platine bietet alle Features der vorherigen Version, allerdings mit einem neuen – leistungsfähigeren – Mikrocontroller. Dieser bietet mehr Flash für größere Firmwares und mehr GPIOs für mögliche eigene Basteleien rund um die Platine herum. Neu mit an Bord ist ausserdem der vom Leiterkartenpiraten Player bekannte MP3 Chip. Am bewährten Format ändert sich nichts, vorhandene Gehäuse/Blenden können 1:1 weiterverwendet werden.
Die Platine wird weiterhin optimal von der TonUINO Opensource Firmware unterstützt – ist aber nicht auf diese beschränkt und kann komplett individuell Programmiert werden!
Bitte beachte die Bedienungsanleitung für die TonUINO All-in-One Plus Platine!
Details
- 80mm x 70mm
- Arduino kompatibler Mikrocontroller mit 48KB Flash (Microchip Technology ATmega 4809)
- MP3 Chip bekannt vom Leiterkartenpiraten Player
- Micro-SD-Kartenslot (für SD Karten mit max. 32GB)
- 3 Watt Mono Verstärker (für 4-8 Ohm Lautsprecher)
- Ladeelektronik mit Tiefentladungsschutz
- basierend auf dem TP5000
- unterstützt einzellige LiFePO4 Akkus (Unbedingt mit 3A Schutzschaltung!)
- Anschluss: 2-Polig (2.0mm Raster / JST-PH kompatibel)
- Das verwendete Netzteil darf eine Nennspannung von 5.1 Volt nicht überschreiten und muss eine Stromstärke zwischen 2 und 3 Ampere liefern. Auf keinen Fall dürfen USB Netzteile mit optionaler Schnellladefunktion (z.B. Quick Charge usw.) verwendet werden! Damit sind potentiell auch höhere Spannungen (9V, 12V, 20V etc.) möglich – dies kann die Platine beschädigen und brandgefährlich sein!
- Aufweckbar über den Playbutton und per Software abschaltbar
- Diverse extern ausgeführte Schnittstellen (GPIOs, UART, I2C…) – siehe Dokumentation
- Kopfhöreranschluss
- USB-C Ladebuchse
Lieferumfang
- 1x TonUINO All-in-One Plus Platine
- 1x Kabel 8-Polig (1.25mm Raster / Molex PicoBlade kompatibel)
- 1x Kabel 10-Polig (1.25mm Raster / Molex PicoBlade kompatibel)
- 1x DIY Adapter für NFC Leser
- 1x DIY Adapter für Buttons
- 1x Lautsprecherkabel 2-Polig (2.5mm Raster / JST-XH kompatibel)
Dateien zum Download
- Bemaßte Zeichnung und STL/STEP Dateien der TonUINO All-In-One Plus Platine
- Bedienungsanleitung der TonUINO All-In-One Plus Platine
